横梁式货架

一、设计依据：
货架的设计、制造、安装、验收执行标准并符合其它相关标准要求。
1）CECS23《钢货架结构设计规范》
2）GBJ17—88《钢结构的设计规范》
3）QB/KS1002—9《钢结构插接式货架技术条件》

二、横梁式货架装配立体示意图

三、横梁式货架组成及说明
1、立柱：垂直方向主要支撑件，主要起支撑作用。

2、横撑：和立柱、斜撑组成柱片，增加柱片的强度和稳定性。

3、斜撑：和立柱、横撑组成柱片，增加柱片的强度和稳定性。


4、护脚：保护柱片，防止叉车撞上柱片。

5、垫块：该件与横撑配合装于立柱上。


6、安全销：该件叉放于立柱和横梁的相应孔内,限制横梁在立柱方向相对移动,起限位作用.


7、隔挡：主要起保证横梁外涨和方便与货物放置。


8、横梁：货架横向连接件，与立柱相连。

四、货架型材强度指标
货架型材的强度标准（N/ mm²）GB6723—86指标

五、货架焊接强度指标：（JB/T5323—91指标N/ mm²）

六、货架表面处理工艺及颜色：
1、处理工艺流程：
1.1冷轧板前处理工艺（无锈状态）
脱脂→水洗 →表调→水洗→磷化→高压水冲洗
1.2热轧板及热轧型材前处理工艺
无油状态：酸洗→水洗 →表调→水洗→磷化→高压水冲洗
有油状态：酸洗→水洗 →脱脂 →水洗→中和 →表调→磷化→高压水冲洗
2、表面涂层采用通过ISO9000质量认证企业生产的高品质环氧聚脂粉沫。
3、喷塑表面光洁、平整、色泽一致。

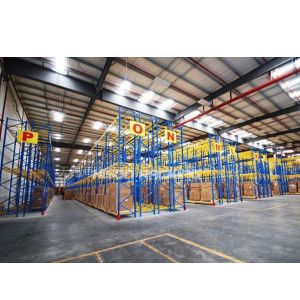

七、横梁式货架特点：
应用最广泛的货架，规格型号齐全，规格型号齐全，承载范围广，适合于各种仓库，能充分利用空间，选用叉车进行存取货物。
